NPT粗糙度仪
发布日期：2023-06-16 15:48:54

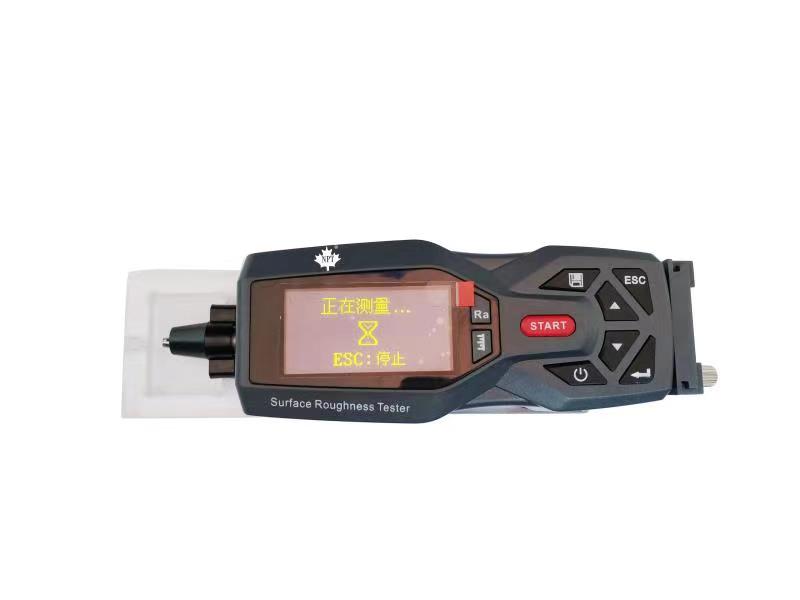

NPT 高精密粗糙度测试仪，是一种高精度表面光洁度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
主要特点
·机电一体化设计，体积小，重量轻，使用方便；
·采用DSP芯片进行控制和数据处理，速度快，功耗低；
·兼容ISO、DIN、ANSI、JIS多个国家标准；
·连续工作时间大于20小时
·超大容量数据存储，可存储100组原始数据及波形。
·实时时钟设置及显示，方便数据记录及存储。
·具有自动休眠、自动关机等节电功能
·可靠防电机走死电路及软件设计
·显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
·中/英文语言选择；
·可连接电脑和打印机；
·打印全部参数或打印用户设定的任意参数。
·可选配蓝牙功能。
·可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件
技术参数
名称 | 内容 | |
测量 范围 | Z轴 （垂直） | 160μm |
X轴 （水平） | 17.5mm | |
分辨率 | Z轴 （垂直） | 0．01μm/±20μm |
0．02μm/±40μm | ||
0．04μm/±80μm | ||
测量 项目 | 参数 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
标准 | ISO,ANSI,DIN,JIS | |
图形 | 支承率曲线，粗糙度轮廓，直接轮廓 | |
滤波器 | RC,PC-RC,Gauss,D-P | |
取样长度(lr) | 0.25,0.8,2.5mm | |
评定长度（ln） | Ln= lr×n n=1~5 | |
传感器 | 测量原理 | 位移式差动电感 |
触针 | 天然金刚石，90锥角，5μm针尖半径 | |
测力 | <4mN | |
导头 | 硬质合金，滑行方向半径40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值误差 | 不大于±10% | |
示值变动性 | 不大于6% | |
电源 | 内置锂离子充电电池，用DC5V,800mA充电器充电 | |
外形尺寸 | 158x63.5x46mm | |
重量 | 约300g | |
工作环境 | 温度：- 20℃ ~ 40℃ 湿度：< 90% RH | |
储存运输环境 | 温度：- 40℃ ~ 60℃ 湿度：< 90% RH | |
测量范围
参 数 | 显 示 范 围 |
Ra,Rq | 0.005μm ~ 16μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 160μm |
Sk | 0 ~ 100% |
S,Sm | 1mm |
tp | 0 ~ 100% |
标准配置：
·NDT150粗糙度仪主机 1台
·标配传感器 1个
·多刻线标准样块 1块
·可调支架 1个
